彎曲梁粘度計

型號：BBV-1000/1200/1600（更新時間：2024/9/25）

測定玻璃退火點和應變點溫度

測定10¹⁴~10⁹P(10¹³~10⁸Pa.s)之間玻璃粘度



BBV-1000/1200/1600儀器是多用途的彎曲梁高溫粘度計，按照ASTM C-598標準方法可以測定玻璃的退火點和應變點溫度，或者按照ASTM C-1350M標準方法測定一定溫度范圍內的玻璃粘度。

玻璃的退火點和應變點溫度是玻璃生產過程中廣泛使用的質量控制指標，退火點和應變點溫度的變化反過來說明化學成份發生變化。如果受到設備的限制，沒有玻璃纖維樣品，按照ASTM C-598標準方法，可以將樣品制成棒狀，采用彎曲梁法粘度計測定退火點和應變點溫度。

(注：如果能制成玻璃纖維樣品，那么按照ASTM C-336標準方法，退火點和應變點溫度可以采用加砝碼玻璃纖維伸長方法測定。

退火點溫度是：2-點支撐的水平的玻璃棒或玻璃條，中間施加一個砝碼，爐子以4℃/分鐘的速度降溫，當玻璃棒的變形速率降到一定的速度即為退火點溫度；應變點溫度則為將退火點溫度外推，變形速率為退火點的0.0316倍時的溫度即為應變點溫度。

這些測試LVDT（線性位移傳感器）上完成，BBV-1000/1200/1600自動跟蹤玻璃棒或玻璃條的變形速率，并按照ASTM C-598標準方法自動計算退火點和應變點，或者按照ASTM C-1350M標準方法計算粘度在10¹⁴~10⁹P(10¹³~10⁸Pa.s)范圍內的溫度。

自動測定玻璃粘度、退火點和應變點溫度

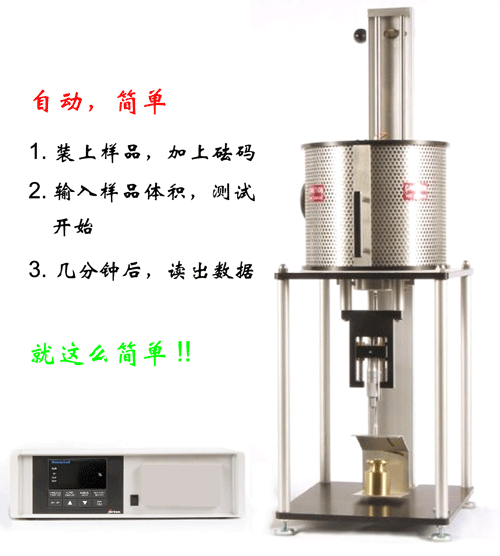

測定玻璃棒的退火點和應變點或者粘度在10¹⁴~10⁹P(10¹³~10⁸Pa.s)之間的溫度，操作很簡單的。操作者將玻璃 棒的體積輸入計算機系統，將玻璃樣品放置到樣品架上，加上砝碼，準直LVDT，在計算機屏幕上點擊“START”按鈕，剩余的工作由儀器自己完成，操作人員可以離開了。操作人員在這段時間內可以做其他的事情，幾分鐘后，操作人員直接從計算機屏幕上讀出退火點和應變點溫度，或者粘度和溫度的相關關系的表格，操作非常簡單。BBV-1000/1200/1600測定儀會自動計算樣品變形速率，并顯示退火點和應變點溫度，BBV-1000/1200/1600能消除不同操作者的操作差異、判斷上差異，BBV-1000/1200/1600對于研發（R&D）以及批量樣品分析來說，具有簡單、準確、可靠以及重復性好等優點。

簡單：操作人員經過簡單培訓即可。測試樣品準備后，操作人員將測試樣品的大小輸入電腦，將測試樣品放置到樣品支架上，加上砝碼，點擊計算機屏幕上“START”按鈕，剩余的工作由儀器來完成，操作人員即可離開，做其他的事情。測試完成后，計算機屏幕上顯示退火點和應變點溫度，或者顯示粘度/溫度相關關系的表格。

準確、可靠以及重復性好：LVDT系統自動跟蹤玻璃棒的變形，計算機自動計算玻璃棒的變形速率；計算機能測定退火點和應變點溫度、或者計算測試溫度范圍內的粘度；徹底消除不同操作人員之間的誤差、偏差，對于比較好的玻璃棒來說，誤差為±1℃。

靈活：用戶可以完全按照ASTM C-598的操作程序進行操作，或者可以改變升溫速度，提高樣品軟化點的測試速度；BBV-1000/1200/1600還可以按照ASTM C-1350M標準方法，提供粘度10¹⁴~10⁹P(10¹³~10⁸Pa.s)范圍內的粘度/溫度的相關關系。

功能強大：數據采集軟件實時顯示測試結果以及測試進行過程中的測試條件；數據統計軟件則顯示不同樣品的測試結果，產生一個報告，并可以自動計算一系列玻璃測試樣品的平均退火點、應變點溫度。

描述：BBV-1000/1200/1600退火點和應變點測定儀為用戶提供了按照ASTM C-598標準或者用戶按照ASTM C-598修改的測試程序進行測試，或者按照ASTM C-1350 M標準測定不同溫度下的粘度。通過Orton提供的專門軟件，用戶選擇合適的操作模式、輸入相關的信息，Orton軟件完成余下的工作，Orton軟件按照用戶選擇的模式控制加熱速度、數據采集以及數據分析。

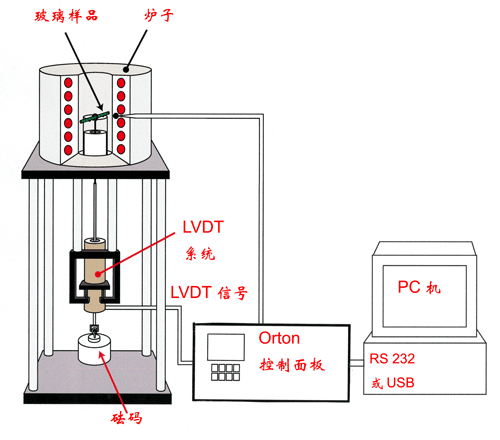

BBV-1000/1200/1600軟化點測定儀由以下部份組成：①用于加熱樣品專門的爐子；②用于升溫爐子和冷卻爐子的控制系統；③用于監測玻璃纖維溫度的熱電偶；④用于監測纖維的變形速率的LVDT；⑤用于計算退火點和應變點溫度的軟件系統或者不同溫度下的粘度；⑥用于產生綜合報告的軟件系統。

操作(ASTM C-598)測定退火點和應變點溫度：在玻璃棒準備后，操作者將爐子提起，將玻璃樣品放置在支架上，將爐子放回去，向計算機輸入樣品的尺寸以及其他設置參數，加上砝碼，點擊計算機屏幕上的“START”按鈕，測試即可開始，操作者可以離開去做其他的工作；Orton軟件將相關信息傳輸?shù)絊P控制面板上，爐子開始升溫（升溫從低于估計的退火點溫度25℃開始），升溫速度為5℃/分鐘，計算機不停地采集溫度和相應的玻璃樣品的LVDT信號，同時計算變形速率，一旦變形速率超過了預先設置的變形速率，Orton軟件即命令PID面板控制儀開始以4℃/分鐘的速度降溫。當爐子降溫時，計算機采集溫度以及玻璃樣品的LVDT信號，并保存數據，一旦變形速率高于設定的最大偏轉率時，測試即結束，在計算機屏幕上顯示退火點和應變點溫度（應變點溫度時退火點溫度時的偏轉率的0.0316倍），爐子自動降溫到下次測試的起始溫度，并等待下一個測試樣品。

操作(ASTM C-1350M)，測定玻璃粘度：在玻璃棒準備后，操作者將爐子提起，將玻璃樣品放置在支架上，將爐子放回去，向計算機輸入樣品的尺寸以及其他設置參數，加上砝碼，點擊計算機屏幕上的“START”按鈕，測試即可開始，操作者可以離開去做其他的工作；Orton軟件將相關信息傳輸?shù)絊P控制面板上，爐子開始升溫，升溫速度為5℃/分鐘，計算機不停地采集溫度和相應的玻璃樣品的LVDT信號，同時計算偏轉率，軟件使用ASTM C-1350M標準方法中提供的公式計算不同溫度下的粘度，產生一個粘度/溫度相關關系表。測試即結束，爐子自動降溫到下次測試的起始溫度，并等待下一個測試樣品。

操作模式：Orton ANS軟件會提醒用戶選擇兩種操作模式中的一種：ASTM C-598模式；ASTM C-1350M模式；用戶自己定義的模式。用戶定義模式參照ASTM C-338模式和ASTM C-1350M，允許用戶修改測試參數（每次測試的開始溫度，加熱速度，升溫/降溫轉換溫度，采集數據的降溫速度，以及目標偏轉率）以適合個別的測試要求。

數據查看：Orton軟件會顯示和儲存玻璃樣品的偏轉，偏轉率，時間以及溫度，數據文件保存在硬盤上，以文本格式保存，以后可以隨時調用、分析以及數據的永久保存。用戶可以選擇一系列的測試文件并產生一個測試報告，計算一系列測試的平均退火點和應變點溫度，或者一系列測試的溫度/粘度數據表。
